齿轮阻尼器 旋转缓冲器 RD-T068/ RD-v068双向 汽车、家用广泛
齿轮阻尼器 旋转缓冲器 RD-T068/ RD-v068双向 汽车、家用广泛
齿轮阻尼器 旋转缓冲器 RD-T068/ RD-v068双向 汽车、家用广泛
齿轮阻尼器 旋转缓冲器 RD-T068/ RD-v068双向 汽车、家用广泛
齿轮阻尼器 旋转缓冲器 RD-T068/ RD-v068双向 汽车、家用广泛




  • 齿轮阻尼器 旋转缓冲器 RD-T068/ RD-v068双向 汽车、家用广泛
  • 齿轮阻尼器 旋转缓冲器 RD-T068/ RD-v068双向 汽车、家用广泛
  • 齿轮阻尼器 旋转缓冲器 RD-T068/ RD-v068双向 汽车、家用广泛
  • 齿轮阻尼器 旋转缓冲器 RD-T068/ RD-v068双向 汽车、家用广泛
  • 齿轮阻尼器 旋转缓冲器 RD-T068/ RD-v068双向 汽车、家用广泛

齿轮阻尼器 旋转缓冲器 RD-T068/ RD-v068双向 汽车、家用广泛

Characteristics

SOC Free, Screw, two-way, One-way,No angle limit

扭矩
200 - 3500
100
4000
gf.cm

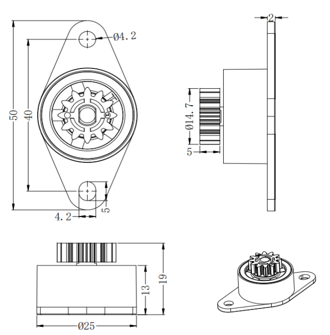

Drawing
Drawing(RD-v039设计图纸)
Component Parts

下座less honorary seatPC

上盖Upper coverPC

轴芯RotorPOM/ hardware

齿轮GearPOM

胶圈O-RINGSilica gel

Oilsilicone oil


Durability(耐久性能)


Technical Specifications(技术规格)




型号V068T068
齿数1212
模数11
直径Φ50Φ50
压力角20°20°
材质POMPOM
Durability(耐久性能)
Durability(耐久性能)

Damper torque (23°C ambient temperature) changes with speed. Typically, torque increases with increasing rpm, as shown in the figure above

阻尼器扭矩(23°C环境温度)随速度变化。通常情况下,扭矩随着转速的增加而增加,如上图所示


Temperature - torque characteristic (20r/min)(温度-扭矩特性(20r/min))
Temperature - torque characteristic (20r/min)(温度-扭矩特性(20r/min))

The torque of the damper (speed: 20r/min) changes with changes in ambient temperature. Typically, torque increases at lower temperatures and decreases at higher temperatures, as shown in the graph above

阻尼器(转速:20r/min)的转矩随环境温度的变化而变化。通常情况下,扭矩在较低的温度下增加,在较高的温度下减少,如上图所示
